1.1.1. 概述

无环流进相控制装置是专为大功率绕线式异步电动机设计的就地式无功功率补偿装置，它串接于交流绕线式异步电动机的转子回路，用以提高电动机的功率因数和效率,降低电机的能量损耗，从而达到降耗节能的效果，提高企业的经济效益。

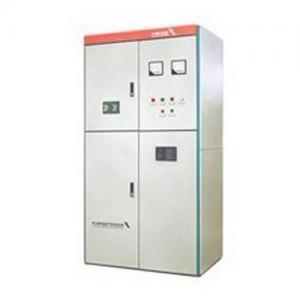

无环流进相控制装置是九十年代机电一体化的新技术，系采用交—交变频和微机控制技术开发而成，可用于取代感应式旋转进相机。其采用晶闸管组成的交—交变频器替代了旋转式进相机中的整流子旋转电动机，克服了旋转式进相机“整流子”结构特别怕尘埃、使用寿命短、维修频繁、规格少、难以与电动机达到最佳匹配等缺点；降低了故障率，提高了运行可靠性，延长了使用寿命、参数调节容易、维护方便。我公司生产的ZPC系列无环流进相控制装置与其它同类产品相比，具有优化的线路设计、高效的微机控制、优良的电器选件等优点，产品长期工作稳定、安全、可靠，进相补偿效果明显。

1.1.2. 工作原理及性能特点

（1)采用微计算机技术和交—交变频技术,利用电力电子器件生成与电动机转子电势同频、相位互差90°、幅值相当的一个三相电源，将三相电源串入转子回路中，达到无功补偿的目的；

（2)采用计算机控制技术和优质电力电子器件，运行安全可靠；

（3)自动检测，自动对相序，无须停止电动机便可调整转子相序；

（4)具有自诊断、LED显示等功能，保护完美；

（5)对转子电流自动跟随，适用范围宽，恒转矩负载和变转矩负载都可使用；

（6)结构紧凑美观，保养维护方便，防护等级为IP40。

1.1.3. 主要技术参数

(1)   可使电机的功率因数提高到0.95以上，降低无功功率60%以上。

(2)运行节电率在4%左右

(3)降低定子电流10%-20%，降低铜耗、线损20%-30%，并显著降低定子的温升（下降10%以上），从而提高了电机的使用寿命。

(4)进相后可提高电机的效率和过载能力。

(5)本产品具有故障自动保护功能，进、退相自动转换，不影响生产的正常进行。

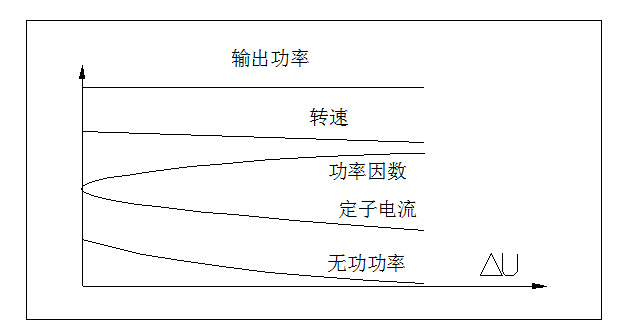

(6)绕线式电动机转子侧附加补偿电压后的各电机参数物理特性如图所示。

               图  电机参数物理特性变化情况

随着补偿电压△U的逐步升高，定子侧的无功功率逐渐减小，功率因数逐步上升，定子电流逐渐减小。当补偿电压升高到一定值后，定子侧的无功功率减小到接近于0，功率因数上升到近似于1，电机转速下降1%左右，而电机的输出功率维持不变。
