IPE200工程型变频器
    发布时间: 2022-06-30 18:05

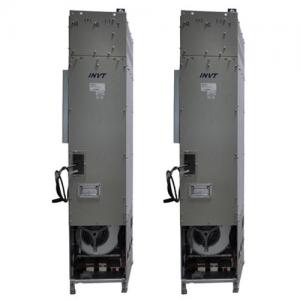

IPE200工程型变频器

IPE200工程型变频器

产品型号说明

型号代码

型号代码是唯一的参考代码，该代码能清楚的识别传动的结构、功率、电压等级和附加选项

   IPE 200 - 1  0 – 0400 – 4 +XXXX

①   ②    ③  ④       ⑤     ⑥    7



    字段

标识

标识说明

命名举例

产品类别

①

产品类别

IPE系列变频器

产品名称

②

系列名称

200：第2代

③

多传动整流方式/拓扑类型

1：两象限变频传动

2：四象限变频传动

5：逆变

6：二极管整流

7：可控硅整流

8：六脉冲IGBT整流

9：PWM IGBT整流

0：LCL PWM整流滤波

④

结构类型

1：模块产品

2：标准传动产品

6：柜机产品（IP20）

8：柜机产品（IP54）

额定功率

⑤

额定功率

示例：0400:400kW

电压等级

⑥

电压等级

4:400V(380-440)

6:690V(525-690)

附加选项

    7

附件代号




产品介绍

产品简介

IPE200系列低压变频传动装置是深圳INVT公司自主研发的高性能变频传动产品，结合了实际工程应用的需求，它具有体积小、功能强、配置灵活、维护方便、备件种类少等一系列优点。根据用户需求，可提供单传动变频器产品和多传动变频器产品。



技术优点

Ø  控制性能强：采用国外进口核心控制器，保证了其变频器控制功能的完整实现；

Ø  应用范围广：变频器性能强大，可满足各类使用工况；

Ø  体积小：模块化结构设计，比同类型变频器体积大大缩小;

Ø  维护方便：大功率变频器功率单元采用手车式装机装柜型结构，便于拆卸和安装，可配置维护工具，大大缩短维护时间；

Ø  抗EMC能力强：大功率变频器功率单元与控制单元分离，变频器组柜方便，抗干扰能力强；

Ø  散热能力强：采用离心涡轮风机的底吹冷却方式，铜板散热器结构，冷却效率高；

Ø  功率单元配置灵活：可通过功率单元的并联实现大容量输出，提高了设备互换性，备件少；

Ø  装置配置操作面板，支持中文界面，可灵活安装在传动柜门上；

Ø  变频器由整流模块和逆变器叠加构成，易于更换，维护方便。



技术参数

Ø  可编程数字输入：控制板标配6路输入，其中1路可作为高速脉冲输入（HDI1），I/O卡可扩展4路输入

Ø  模拟量输入：Al1：0~10V输入；AI2：0~10V或0~20mA输入

Ø  可编程开路集电极输出：控制板标配2路输出，其中1路为开路集电极输出或高速脉冲输出可选，扩展卡可扩展1路

Ø  继电器输出：标配2路输出，扩展卡可扩展1路输出

Ø  可编程模拟量输出：标配1路输出，扩展卡可扩展1路输出（0~20mA或0~10V）

Ø  支持电机温度检测：I/O扩展卡可扩展1路电机温度检测端子，支持PT100/PT1000两种温度检测电阻

Ø  控制方式：无PG矢量控制、有PG矢量控制、V/F控制

Ø  过载能力：150%额定电流 60s；180%额定电流 10s；200%额定电流1s

Ø  启动转矩：无PG矢量控制：0.5Hz/150% （SVC）；有PG矢量控制：0Hz/200%

Ø  调速比：无PG矢量控制：1：100 ；有PG矢量控制：1：1000

Ø  速度控制精度：无PG矢量控制：±0.5%最高速度；有PG矢量控制：±0.1%最高速度

Ø  载波频率：1.0k~16.0kHz

Ø  频率设定方式：数字设定、模拟量设定、高速脉冲、多段速端子给定、UP/DOWN端子给定、Modbus远程通讯设定、Profibus通讯设定、主从方式给定、分级多段速给定

Ø  运行方式：键盘指令、端子指令、Modbus通讯指令、Profibus通讯指令

Ø  起动预转矩补偿

Ø  启动、停机直流制动

Ø  PG卡：异步机PG卡（12V、24V）、同步机PG卡（5V）

Ø  自动电压调整功能：当电网电压变化时，能自动保持输出电压恒定

Ø  提供多达30余种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能



3.4．综合技术数据

Ø  冷却方式： 内装风机强制通风冷却，外部提供风机电源。

Ø  储存和运输环境温度：-10℃~+40℃之间，超过40℃以上须降额使用，最高不超过50℃。超过40℃环境温度，每升高1℃，降额4%

Ø  安装高度： 海拔≤1000米（负载能力为100％）

               海拔≥1000米（负载能力随海拔升高每1000米降额6%）

Ø  允许的湿度：相对湿度≤95%，无凝露、结冰、雨、雪、雹等，太阳辐射低于700W/m2，气压70~106kPa

Ø  绝缘：按DIN VDE 0110－1执行

Ø  防护等级：IP20

Ø  过压强度：按DIN VDE 0160执行

Ø  保护等级：按DIN VDE 0106执行

Ø  安装场所应无剧烈的机械震动，正弦振动9~200Hz时，最大振幅不超过5.8m/S2（0.6g）。

Ø  安装场所应无导电性或爆炸性尘埃；应无强电场或强磁场；应为远离电磁辐射源的地方

Ø  安装在金属粉末、尘埃、油、水等不能侵入到变频器内部的地方, 灰尘和固体颗粒含量：污染等级2

Ø  勿安装在阳光直射，有油雾、蒸汽、盐份的环境中, 盐雾和腐蚀性气体含量：污染等级2

Ø  安装倾斜度不大于5°



额定电压

AC400V

AC690V

电网电压

3AC380V(-15%)～440V(+10%)

3AC660V(-15%)～690V(+15%)

直流母线电压

DC510V(-15%)～650V(+10%)

DC890V(-15%)～930V(+15%)

输出电压变频器

3AC 0V～电网电压

3AC 0V～电网电压

逆变器

3AC 0V~0.75 VD

3AC 0V~0.75 VD

额定频率

电网频率

50/60 Hz (± 6%)

50/60 Hz (± 6%)

输出频率 -V/f =常数

0Hz～ 400 Hz  与功率有关，最大400HZ

0 Hz～ 400 Hz  与功率有关，最大400HZ

载波频率

最小载波频率

1.7 kHz

1.7 kHz

工厂设定载波频率

2.5 kHz

2.5 kHz

最大设定载波频率

与功率有关，最大16kHz

与功率有关，最大16kHz

按EN60 146-1-1负载级Ⅱ

基本负载电流

0.91×额定输出电流

短时峰值电流

1.36×额定输出电流

周期时间

300S（每5分钟150%过载1分钟）

功率因数  基波

≥ 0.98



IPE200选型说明

IPE200变频(常规单元) 400V选型表

变频器型号

标准应用

重载应用

设备外型尺寸

冷却风量

输出功率

输出电流

输出功率

输出电流

Pcont（KW）

Icont（A）

Phd（KW）

Ihd（A）

H XW XD（mm）

（m³/h）

IPE200-12-0002-4

2.2

5

1.5

3.7

277×160×240



73

IPE200-12-0003-4

4

9

2.2

5

73

IPE200-12-0004-4

5.5

13

4

9

73

IPE200-12-0005-4

7.5

17

5.5

13

108

IPE200-12-0007-4

11

25

7.5

17

345×215×240



108

IPE200-12-0011-4

15

32

11

25

108

IPE200-12-0015-4

18.5

37

15

32

175

IPE200-12-0018-4

22

45

18.5

37

470×290×218



175

IPE200-12-0022-4

30

60

22

45

175

IPE200-12-0030-4

37

75

30

60

175

IPE200-12-0037-4

45

90

37

75

582×376×266



278

IPE200-12-0045-4

55

110

45

90

278

IPE200-12-0055-4

75

150

55

110

278

IPE200-12-0075-4

90

176

75

150

755×460×330

502

IPE200-12-0090-4

110

210

90

176

502

IPE200-12-0110-4

132

250

110

210

502

IPE200-12-0132-4

160

300

132

250

1490×490×390（有底座）

1275×490×390（无底座）

785

IPE200-12-0160-4

185

340

160

300

785

IPE200-12-0185-4

200

380

185

340

785

IPE200-12-0200-4

220

415

200

380

1669×750×400（有底座）

1361×750×400（无底座）



785

IPE200-12-0220-4

250

470

220

415

1384

IPE200-12-0250-4

280

520

250

470

1384

IPE200-12-0280-4

315

600

280

520

1384

IPE200-12-0315-4

350

640

315

600

1384

IPE200-12-0350-4

350

640

350

640

1950×1200×502（有底座）

1384

IPE200-12-0400-4

400

690

400

690

1384



IPE200变频(常规单元) 690V选型表

变频器型号

标准应用

重载应用

设备外型尺寸

冷却风量

输出功率

输出电流

输出功率

输出电流

Pcont（KW）

Icont（A）

Phd（KW）

Ihd（A）

H XW XD（mm）

（m³/h）

IPE200-12-0018-6

22

28

18

22

525×260×300



175

IPE200-12-0022-6

30

35

22

28

175

IPE200-12-0030-6

37

45

30

35

175

IPE200-12-0037-6

45

52

37

45

278

IPE200-12-0045-6

55

63

45

52

278

IPE200-12-0055-6

75

86

55

63

557.6×378×380



278

IPE200-12-0075-6

90

98

75

86

502

IPE200-12-0090-6

110

121

90

98

502

IPE200-12-0110-6

132

150

110

121

502

IPE200-12-0132-6

160

175

132

150

1490×490×391（有底座）

1275×490×391（无底座）



502

IPE200-12-0160-6

185

198

160

175

785

IPE200-12-0185-6

200

218

185

198

785

IPE200-12-0200-6

220

240

200

218

785

IPE200-12-0220-6

250

270

220

240

785

IPE200-12-0250-6

280

305

250

270

785

IPE200-12-0280-6

315

350

280

305

1670×750×402（有底座）

1358×750×402（无底座）

1384

IPE200-12-0315-6

350

380

315

350

1384

IPE200-12-0350-6

400

430

350

380

1384

IPE200-12-0400-6

400

430

400

430

1950×1200×502（有底座）

1384

IPE200-12-0500-6

500

540

500

540

1384

符号备注：

标准应用典型容量（10% 过载能力）

Pcont 输出功率典型值

Icont 连续输出电流。10% 过载每 5 分钟允许过载 1 分钟。



重载应用的典型容量 (50% 过载能力 )

Phd输出功率典型值。

Ihd 连续电流有效值。  50% 过载每 5 分钟允许过载 1 分钟。



IPE200各功率等级适配的电缆选型及要求



变频器（KW）

推荐电缆尺寸（mm2）

可连接的电缆的尺寸（mm2）

端子螺丝规格

紧固力矩（Nm）

RSTUVW

PE

RSTUVW

P1、（+）

PB（+）、（-）

PE

IPE200-12-0004-4

2.5

2.5

2.5~6

2.5~6

2.5~6

2.5~6

M4

1.2~1.5

IPE200-12-0005-4

2.5

2.5

2.5~16

4~16

4~6

2.5~6

M4

1.2~1.5

IPE200-12-0007-4

4

4

2.5~16

4~16

4~6

2.5~6

M5

2-~2.5

IPE200-12-0011-4

6

6

6~16

6~16

6~10

6~10

M5

2-~2.5

IPE200-12-0015-4

10

10

10~16

6~16

6~10

6~16

M5

2-~2.5

IPE200-12-0018-4

16

16

16~25

16~25

6~10

10~16

M5

2-~2.5

IPE200-12-0022-4

16

16

10~16

16~35

10~16

10~16

M6

4~6

IPE200-12-0030-4

25

16

16~25

16~35

16~25

16~25

M6

4~6

IPE200-12-0037-4

25

16

25~50

25~50

16~50

16~25

M8

9~11

IPE200-12-0045-4

35

16

25~50

25~50

25~50

16~25

M8

9~11

IPE200-12-0055-4

50

25

35~95

50~95

25~95

25

M8

9~11

IPE200-12-0075-4

70

35

70~95

35~95

50~75

25~35

M10

18~23

IPE200-12-0090-4

95

50

35~95

35~150

25~70

50~150

M10

18~23

IPE200-12-0110-4

120

70

95~300

70~300

35~300

70~240

M10

18~23

IPE200-12-0132-4

185

95

95~300

70~300

35~300

95~240



IPE200-12-0160-4

240

120

95~300

95~300

70~300

120~240



IPE200-12-0185-4

95*2P

95

95~150

70~150

70~150

35~95



IPE200-12-0200-4

95*2P

95

95~150

70~150

70~150

35~95



IPE200-12-0220-4

150*2P

150

95~150

70~150

70~150

50~150



IPE200-12-0250-4

95*4P

95*2P

95~150

70~150

70~150

60~150



IPE200-12-0280-4

95*4P

95*2P

95~150

70~150

70~150

70~150



IPE200-12-0315-4

150*4P

150*2P

95~150

70~150

70~150

70~150



主电源连接

IPE 200各功率等级输入端匹配的交流快熔的型号及选配要求无内置交流快熔，参考1.5～3倍额定输入电流

IPE 200各功率等级共直流母线运行时匹配的直流快熔的型号及选配要求1.8～3.7倍额定输入电流
